Montageanleitung

Die Montage von Lamelli der elektrischen Lamellenkurbel ist für jeden Heimwerker kein Problem und für den Fachmann ein Kinderspiel. Damit jedoch bei der Montage nichts schief geht und Sie genau Wissen was Sie tun, finden Sie hier eine Montageanleitung für den Lamelli, welche Ihnen jeden Schritt detailliert aufzeigt. Von der Demontage der Handkurbel, über die Vorbereitung des Lamelli, der elektrischen Lamellenkurbel, bis hin zur fertigen Montage.

Benötigte Werkzeuge

Werkzeug - Belistift

Bleistift

Werkzeug - Doppelmeter

Meter

Werkzeug - Schraubenzieher

Schraubenzieher

Werkzeug - Bohrmaschine

Bohrmaschine

Werkzeug - Metallsäge

Metallsäge

Montageanleitung für den Lamelli

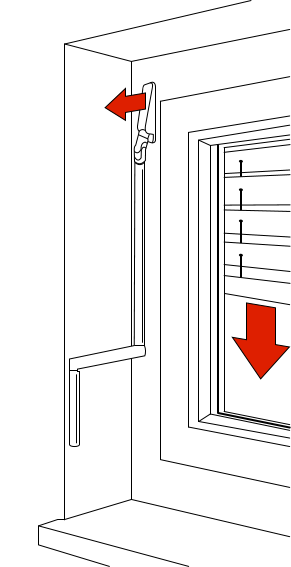

Vorbereitung zur Montage des Lamelli - Entfernen der Handkurbel der Lamellenstore
Werkzeuge für die Lamelli Montage - Es benötigt einen Schraubenziehner
  1. Jalousie bis in die Endposition runterlassen
  2. Kurbel mit passendendem Schraubenzieher entfernen
  3. Kurbel auf die Seite legen

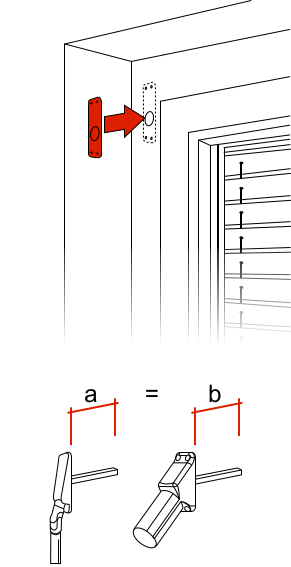

Die elektrische Lamellenkurbel lamelli sowie die Montagefläche vorbereiten. Mit Schablone Löcher für Montage anzeichnen
Werkzeuge für die Lamelli Montage - Bleistift, Doppelmeter, Bohrmaschine und Metallsäge
  1. Beiliegende Schablone genau auf Durchdringung in der Mauer / Rahmen aufkleben und Löcher für die Schrauben vorbohren
  2. Mit einer Metallsäge die Antriebswelle des Lamelli auf die Länge derjenigen der Handkurbel ablängen

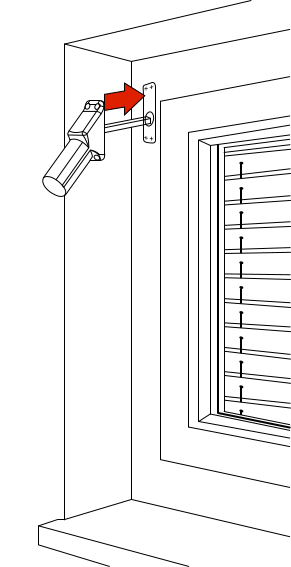

Montage des Lamelli, Antriebswelle einführen und Motor anschrauben.
Werkzeuge für die Lamelli Montage - Schraubenzieher
  1. Lamelli montieren, Antriebswelle in das Getriebe der Store einführen. Allenfalls mit der Hand im Storenkasten nachgreifen und einfädeln
  2. Lamelli mit den vorgesehenen Schrauben in die vorgebohrten Löcher mit einem Schraubenzieher befestigen

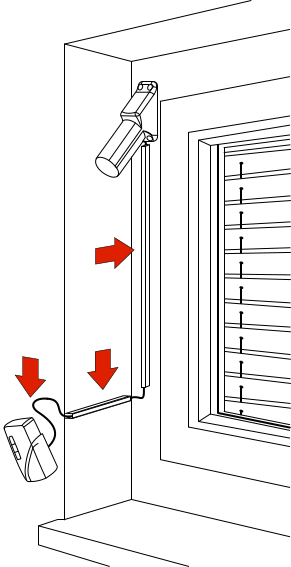

Montage des Kabelkanals und des Steuergerätes zum Lamelli
Werkzeuge für die Lamelli Montage - Bleistift, Doppelmeter, Metallsäge
  1. Beiliegender Kabelkanal auf Länge zuschneiden und anbringen. Kabel einlegen und an Steuergerät anschliessen
  2. Bevor das Steuergerät montiert wird, Polarität mit betätigen von Auf/Ab prüfen. Bei verkehrter Bedienung, Anschlüsse am Bediengerät tauschen

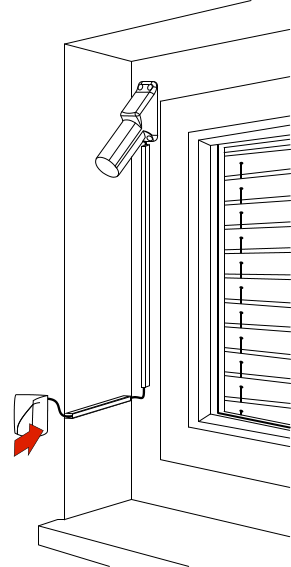

Bediengerät zu Lamelli an der Wand befestigen
Werkzeuge für die Lamelli Montage - Bleistift, Doppelmeter, Schraubenzieher, Bohrmaschine
  1. Innendeckel der Halterung mit Schraubenzieher Gr. 1 ablösen und Befestigungslöcher an Wand abzeichnen
  2. Falls notwendig Löcher bohren, Dübeln, und mit Schraubenzieher Halterung an der Wand befestigen

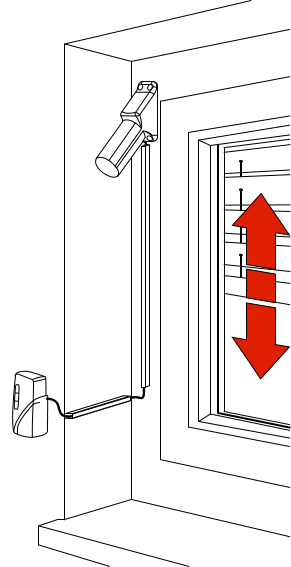

Finaler Test der elektrischen Lamellenkurbel Lamelli
Werkzeuge für die Lamelli Montage - Es benötigt keine Wer
  1. Akku des Steuergerätes mit beiliegendem Ladekabel aufladen, Steuergerät in die Halterung stecken
  2. Finaler Test:
    Taste AUF: Jalousie auf
    Taste STOP: Jalousie Stop
    Taste AB: Jalousie ab

Die Montageanleitung hier als PDF erhalten.

Sie haben es geschafft! Nachdem Sie die Montageanleitung für den Lamelli Schritt für Schritt durchgegangen sind, können Sie nun Ihre Lamellenstore bequem über einen Tastendruck nach oben oder unten fahren lassen. Sicherlich werden Sie die Handkurbel nicht vermissen. Und wenn Sie weitere Handkurbeln durch die elektrische Lamellenkurbel ersetzen möchten benötigen Sie wahrscheinlich nicht einmal mehr eine Anleitung. Sie sind mit uns sicher gleicher Meinung, das die Umrüstung gut machbar war.
